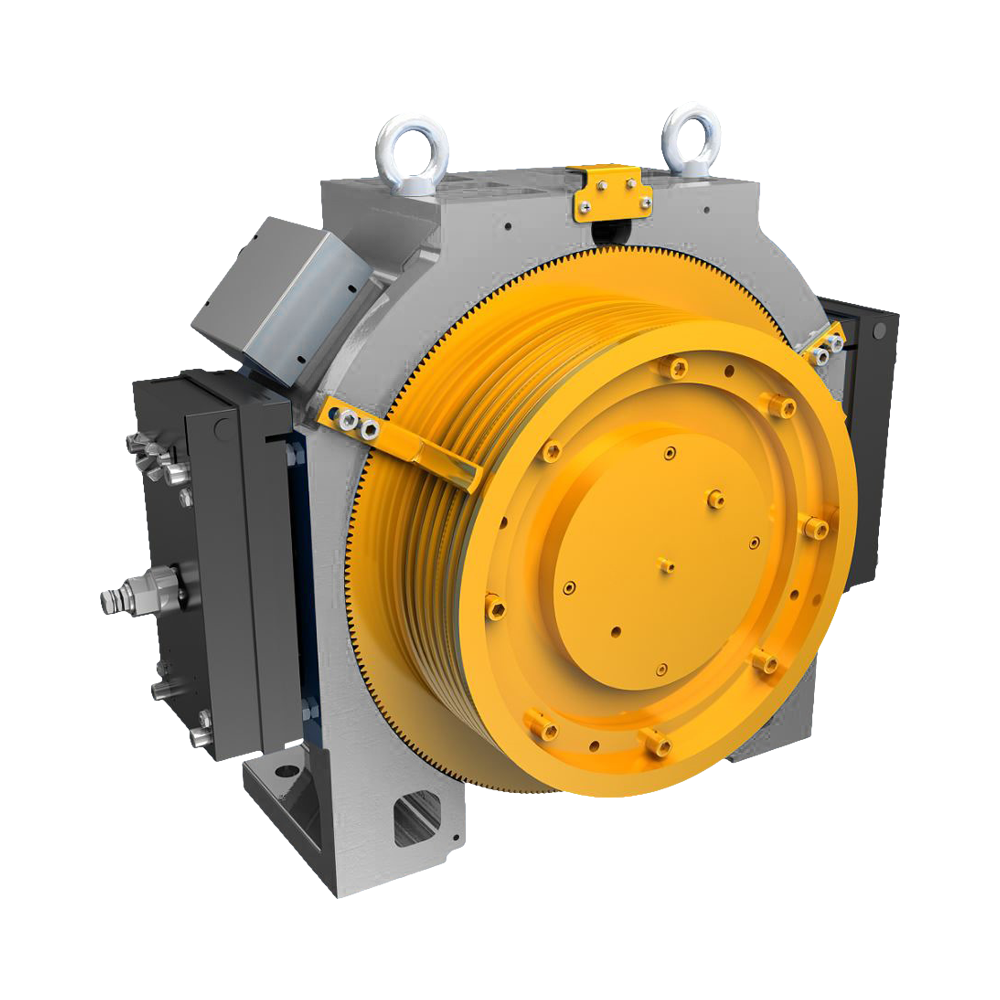

Bu dişlisiz makine serisi, bir dış rotor yapısı ve benzersiz bir sabit merkez eksen tasarımı benimseyerek ana makinenin stresini daha makul hale getirir. Mükemmel manyetik alan tasarımı, ana makinenin düşük gürültü ve düşük sıcaklık artışıyla sorunsuz çalışmasını sağlar.
Yüksek frenleme torkuna ve düşük kapanma gürültüsüne sahip blok fren ile sağlanır.
Ürün, manuel fren serbest bırakma tertibatı ve uzaktan fren serbest bırakma tertibatı ile donatılmıştır. Küçük makine daireli asansörlerde ve makine dairesi olmayan asansörlerde kullanılabilir.
Senkron makine
Askı oranı: 2:1 – 1:1
Çalışma döngüsü:S5 – 180/%40
Maksimum statik yük: 7000kg
Çalışma gerilimi: 3 faz 400V - 3 faz 230V
Fren akımı: : 2x0.70A – 2x0.75A - 2x1.35A – 2x2.50A – 2x3.10A
Fren gerilimi: DC220V - DC198V - DC110V - DC60V - DC48V
Kutup sayısı: 32
Koruma sınıfı: IP41
| Askı Tipi - Roping 2:1 | |||||||||||
| Ürün | Hız(m/s) | Kapasite(Kg) | Çıkış Gücü(kW) | Kasnak | Amper(A) | Kutup-Frekans | Devir(Rpm) | Seyir Mesafesi (m) | Tork(Nm) | Makine Ağırlığı(Kg) | Statik Yük(Kg) |
| Product | Speed(m/s) | Capacity(Kg) | Power Output(kW) | Sheave(mm) | Current(A) | Pole-Frequency | Revolution(Rpm) | Travel Distance (m) | Torque(Nm) | Machine Weight(Kg) | Static Load(Kg) |
| VLD50C-6,3-630 | 0,63 | 630 | 2,6 | 400X4X10 | 6 | 32P - 16 | 60 | 30 | 420 | 330 | 6000 |
| VLD50C-10-630 | 1,00 | 4,2 | 10 | 32P - 25,6 | 96 | 40 | |||||
| VLD50C-16-630 | 1,60 | 6,7 | 15 | 32P - 40,8 | 153 | 70 | |||||
| VLD50C-17,5-630 | 1,75 | 7,3 | 16 | 32P - 44,5 | 167 | 70 | |||||
| VLD50C-20-630 | 2,00 | 8,4 | 18 | 32P - 51,2 | 191 | 80 | |||||
| VLD50C-6,3-800 | 0,63 | 800 | 3,3 | 400X4X10 | 7 | 32P - 16 | 60 | 30 | 530 | 330 | |
| VLD50C-10-800 | 1,00 | 5,3 | 12 | 32P - 25,6 | 95 | 40 | |||||
| VLD50C-16-800 | 1,60 | 8,5 | 18 | 32P - 40,8 | 153 | 70 | |||||
| VLD50C-17,5-800 | 1,75 | 9,3 | 21 | 32P - 44,5 | 167 | 70 | |||||
| VLD50C-20-800 | 2,00 | 10,7 | 400X5X10 | 24 | 32P - 51,2 | 191 | 80 | ||||
| VLD50C-6,3-1000 | 0,63 | 1000 | 4,1 | 9 | 32P - 16 | 60 | 30 | 650 | 350 | ||
| VLD50C-10-1000 | 1,00 | 6,5 | 15 | 32P - 25,6 | 95 | 40 | |||||
| VLD50C-16-1000 | 1,60 | 10,4 | 23 | 32P - 40,8 | 153 | 70 | |||||
| VLD50C-17,5-1000 | 1,75 | 11,4 | 26 | 32P - 44,5 | 167 | 70 | |||||
| VLD50C-20-1000 | 2,00 | 13,1 | 28 | 32P - 51,2 | 191 | 80 | |||||
| VLD50C-6,3-1150 | 0,63 | 1150 | 4,7 | 400X6X10 | 11 | 32P - 16 | 60 | 30 | 756 | 360 | 7000 |
| VLD50C-10-1150 | 1,00 | 7,6 | 17 | 32P - 25,6 | 95 | 40 | |||||
| VLD50C-16-1150 | 1,60 | 12,1 | 27 | 32P - 40,8 | 153 | 70 | |||||
| VLD50C-17,5-1150 | 1,75 | 13,2 | 30 | 32P - 44,5 | 167 | 70 | |||||
| VLD50C-20-1150 | 2,00 | 15,2 | 36 | 32P - 51,2 | 191 | 80 | |||||
